Bombas Centrífugas Horizontales Multietapas

Las bombas centrífugas son consideradas como una de las más sencillas por su gran variedad de usos. Poseen un impulsor que imparte energía al fluido por la fuerza centrífuga. El cuerpo o voluta dirige el fluido y transforma la velocidad en presión. No existe en ellas peligro de presiones anormales.

Características Principales

  • Preparadas para elevar y transportar distancias considerables y soportar altas presiones.
  • Especialmente diseñadas para el bombeo de líquidos libres de sólidos e impurezas.
  • Accionamiento con motores en diferentes revoluciones.
  • NO autocebantes. Recomendadas cuando el nivel del líquido se encuentra por encima del centro de la brida de succión. En caso de trabajar con succión negativa se deberá considerar válvula de retención y/o tanque de cebado.

Flyer Técnico

(PDF 0 KB)

Compartir:

Información Adicional

Características / Diseño

  • Succión: Lateral
  • Descarga: Radial
  • Bridas: ASA B 16.5 Series según condiciones de Servicio.
  • Construcción Modular: El empuje axial se logra compensar mediante perforaciones en el cubo del impulsor o mediante Disco y Contradisco de Compensación. En ambos casos se compensan además el Prensa Estopa o Sello Mecánico del lado de la presión - mediante un conducto de líquido de compensación - con la presión de aspiración.

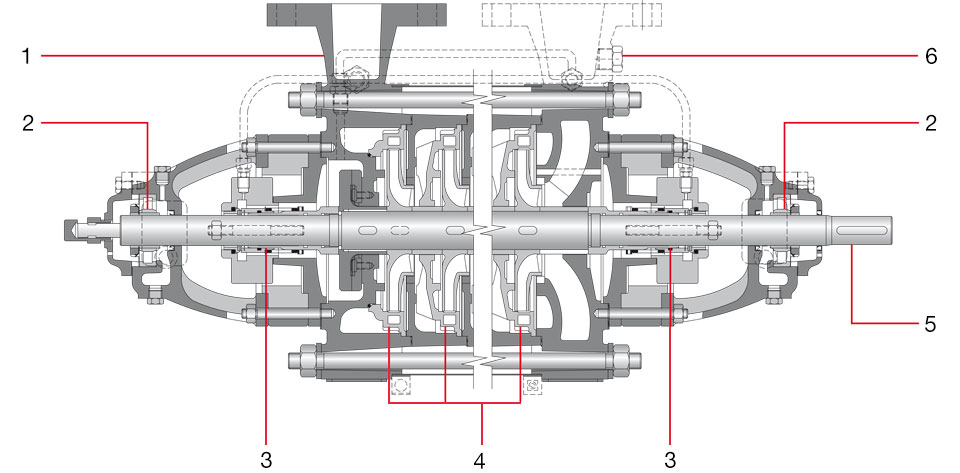

Despiece

Ad

Referencias
1. Cuerpo de Impulsión
2. Rodamiento
3. Cierre del Eje
4. Impulsores
5. Eje
6. Cuerpo de Aspiración

Construcciones

Ad

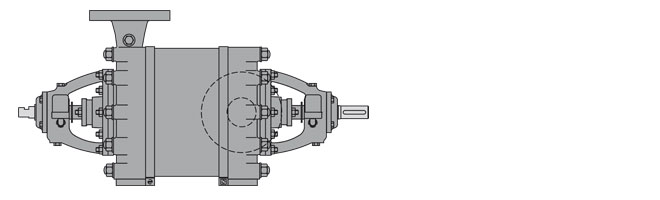

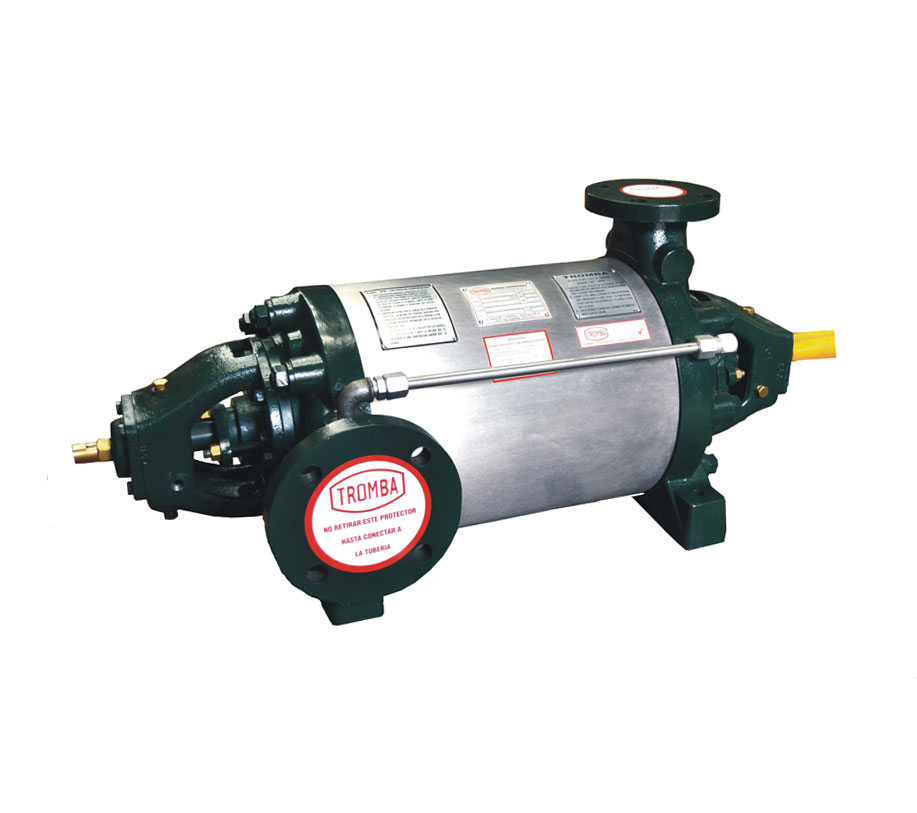

APTR - Punta de Eje Libre
El cliente realiza el montaje y alineación con el motor.

Ad

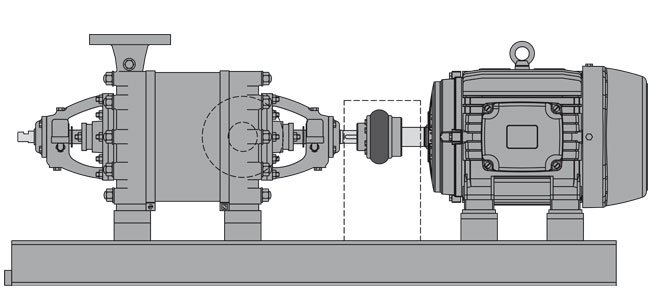

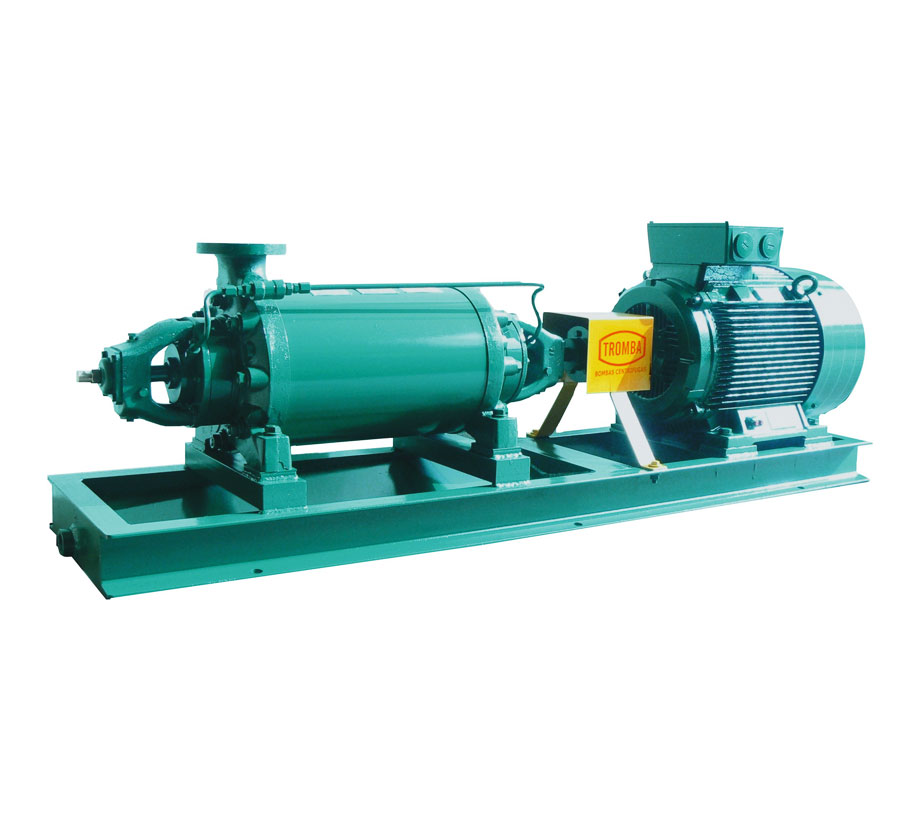

APTR - Acoplada
Base Chapa de acero reforzada. Perfiles U / Patín Petrolero. Acople Elástico/a láminas en directo en todas las versiones. No aptas para trabajar con poleas.

Prestaciones
Caudal Altura Preción de
Aspiración Máxima		 Velocidad Tª de Líquido
Hasta 500 m³/h Hasta 500 mts 30 kg/cm2 Hasta 2900 (50 Hz)
3480 (60 Hz)		 -10 / 180°C *

* En ejecución con Caja de Empaquetadura Refrigerada.

IMPORTANTE: La Máxima Presión en el Punto de Servicio depende de los materiales empleados en la construcción y puede llegar a los 50 kgr/cm2.

Aplicaciones
  • Suministro de Agua Potable.
  • Irrigación e Irrigación por Aspersión.
  • Alimentación de Calderas.
  • Impulsión de Condensados.
  • Instalaciones de Agua a Alta Presión.
  • Impulsión de Agua para fines de Refrigeración y Calefacción.
