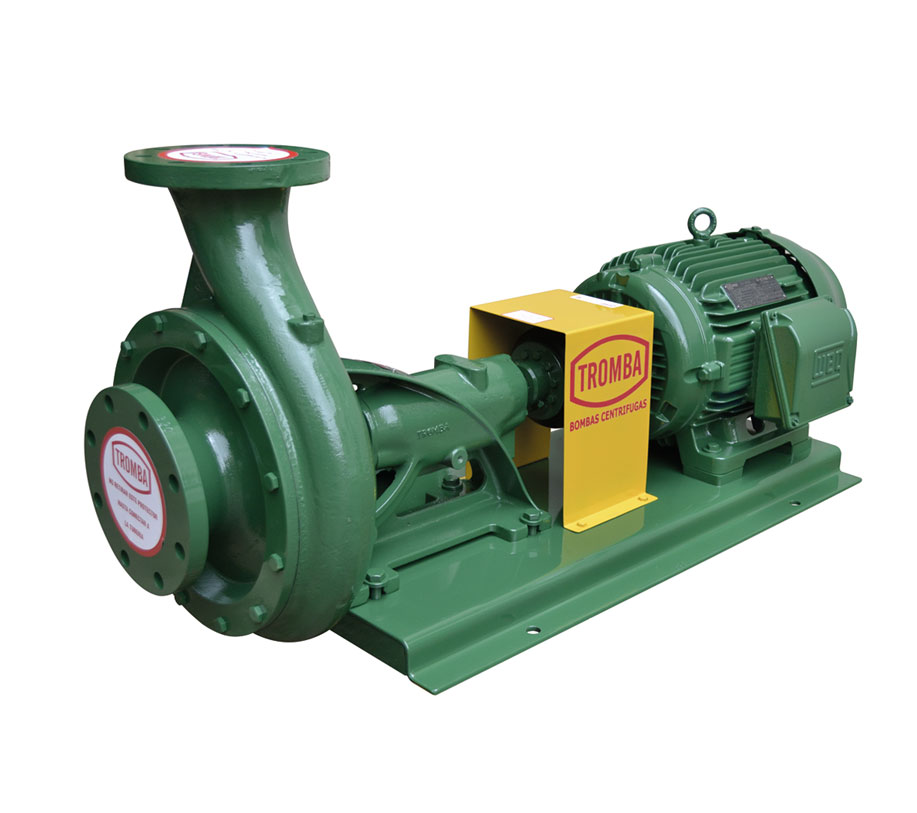

Bombas Centrífugas Horizontales Acopladas

Las bombas centrífugas son consideradas como una de las más sencillas por su gran variedad de usos. Poseen un impulsor que imparte energía al fluido por la fuerza centrífuga. El cuerpo o voluta dirige el fluido y transforma la velocidad en presión. No existe en ellas peligro de presiones anormales.

Características Principales

  • Especialmente diseñadas para el bombeo de líquidos libres de sólidos e impurezas.
  • Accionamiento con motores en diferentes revoluciones.
  • NO autocebantes. Recomendadas cuando el nivel del líquido se encuentra por encima del centro de la brida de succión. En caso de trabajar con succión negativa se deberá considerar válvula de retención y/o tanque de cebado.
  • Accionamiento: Motor eléctrico (Estándar y Antiexplosivo) y motor a explosión diesel/naftero.
  • Materiales disponibles: Acero al Carbono, Acero Inoxidable y Bronce, entre otros.

Flyer Técnico

(PDF 410 KB)

Compartir:

Información Adicional

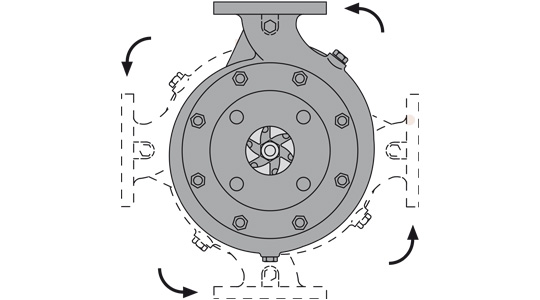

Diseño Direccional

Ad

  • El cuerpo de la bomba se encuentra en voladizo y montado sobre un soporte de rodamientos, permitiéndo orientar la impulsión según la necesidad de la instalación.
  • En modelos de mayor capacidad, el cuerpo posee patas de apoyo.

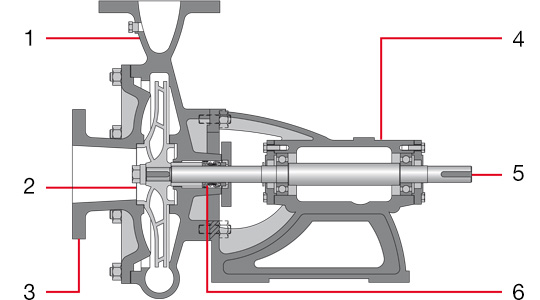

Despiece

Ad

Referencias
1. Cuerpo
2. Impulsor
3. Tapa de Aspiración
4. Soporte de Rodamientos
5. Eje
6. Cierre de Eje

Construcciones

Ad

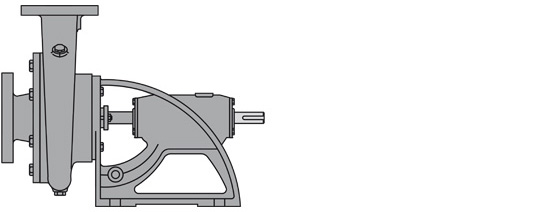

RTL - Punta de Eje Libre
El cliente realiza el montaje y alineación con el motor.

Ad

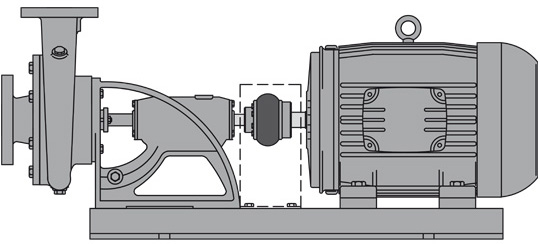

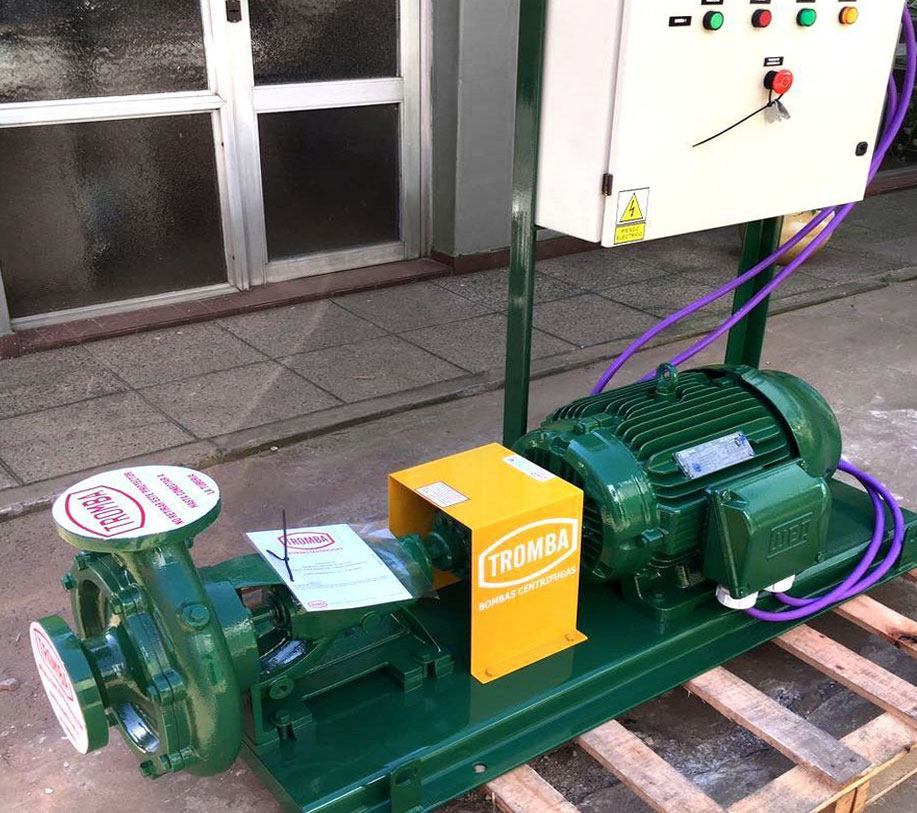

RTL - Acoplada
Base Chapa de acero reforzada. Perfiles U / Patín Petrolero. Acople Elástico/a láminas en directo en todas las versiones. No aptas para trabajar con poleas.

Prestaciones
Caudal Altura Velocidad Tª de Líquido
5 a 400 m3/Hs 2 a 110 m.c.a. 1450 a 2950 RPM -20 / 180°C *

* Dependiendo el modelo y materiales.

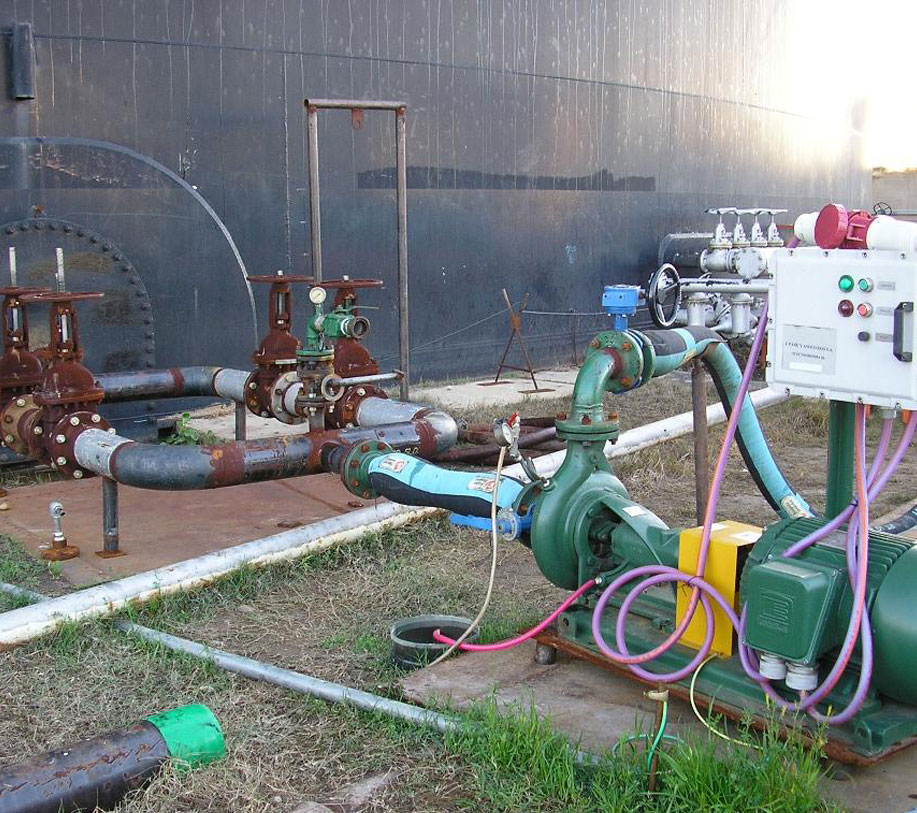

Aplicaciones
  • Instalaciones de Incendio.
  • Refrigeración / Calefacción.
  • Torres de Enfriamiento / Frio Industrial.
  • Riego por Goteo / Aspersión.
  • Bombeo/Trasvase de Hidrocarburos.
  • Bombeo de Agua de Formación.
  • Bombeo/Trasvase de Aceites Vegetales y Sintéticos.
  • Bombeo de Agua de Mar.
  • Bombeo de Productos Químicos.
  • Calderas Industriales.
  • Bombeo de Pinturas.
  • Abastecimiento de Agua en Domicilios, Municipios, etc.
